贴片蜂鸣器_蜂鸣器使用注意事项

  蜂鸣器(buzzer)是一种一体化结构的电子讯响器,常见发出“嘀、嘀、嘀”的报警音,广泛应用于电声领域、汽车、通讯、白电、医疗、安防、智能等各行业电子产品中作发声器件。贴片蜂鸣器作为一款高性能BTL输出的压电蜂鸣片专用驱动电路,接纳了全新的计划理念和工艺技能,使产物的同等性和各项技能指标都有了较好的提拔;不同于扬声器靠振动发声,该IC配件具有主动频率跟踪和温度赔偿功效,使蜂鸣器不会因电压和情况温度的变革而产生频率漂移;接纳SOP-8贴片封装,可以完全接纳SMD元件SMT工艺,替换大部分三极管电感升压驱动,大大提高了生产的效率,低落了生产本钱。下面臻美智能电子科技有限公司简述贴片蜂鸣器常见技术的一些问题。


一、贴片蜂鸣器分类与工艺

1.贴片式蜂鸣器和插针式蜂鸣器两种

2.贴片式蜂鸣器用于表面贴装,通过SMT贴片,回流焊实现焊接需求,焊接技术工艺简单。

3.插针式蜂鸣器则通过PCBA的焊接孔,波峰焊实现焊接需求,工艺成熟。

4.目前最新工艺还有两者结合的安装工艺,我们称为免焊接蜂鸣器,采用一些体积较大的蜂鸣器如果通过SMT焊接,焊接可靠性达不到汽车等级要求,由此产生免焊接蜂鸣器,通过卡扣的形式扣在PCBA上,这种结构可以实现不需要焊接、稳定可靠的需求。

5.贴片式由于其超小超薄的特点,及其形状为方形。压电蜂鸣器和电磁蜂鸣器都可以细分出贴片蜂鸣器来,所以其用途与压电、电磁一样,主要作用于发声,一般都会用在外形结构受限的产品上。

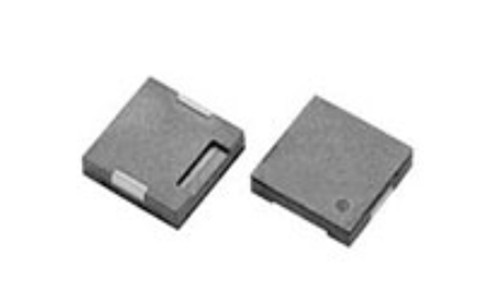

贴片蜂鸣器

二、贴片蜂鸣器脚位作用区分


1.电磁式贴片蜂鸣器方形的一般有3~4个焊脚,但是只有两个焊脚与内部线圈连接,其余两个焊脚是为了产品焊接加工平贴和牢固而设计。

2.针对侧发音的贴片蜂鸣器,发音孔的对面的两个脚一般为正负极。

3.但由于个别客户未预知而先设计好的线路,使我们也根据客户的线路来更改我们产品脚位极性。

4.所以同种产品出现多种不同位置极性的情况,所以我们不推荐通过外观来判断产品的正负极。

5.客户在设计或需要用到此种蜂鸣器的时候,先预知而后设计。

6.收到样品可以根据规格书或图片标识的正负极区分;测试时电容接入3v~5v电流,也可以用万用表调到电阻档,连接产品外观用或标识的一端,这端为产品的正极,另一支测笔依次连接另外的焊脚,连接到任何一脚有电阻显示信号,可确定此端为产品负极。

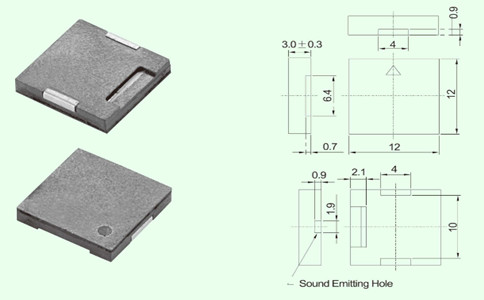

贴片蜂鸣器结构尺寸图(mm)

三、贴片蜂鸣器用途


1.贴片蜂鸣器(他激式自激式声响器)用途:各种电话,受话器,时钟,医疗设备,数码产品,玩具,办公设备,笔记本电脑,微波炉,空调,家电,设备控制板。

2.压电蜂鸣器用途:手机、手持音乐播放器、电子词典、数码录音机、数码相机、e-book/各种手持设备。

3.压电报警器用途:各种报警系统、摩托车、汽车、公共安全、仓库、大楼、设备等等。

4.电磁式蜂鸣器用途:各种电话,时钟,医疗设备,数码产品,玩具,办公设备,笔记本电脑,微波炉,空调,家电,设备控制板。

5.机械式蜂鸣器用途:医疗设备,办公设备,家电,设备控制板。

四、贴片蜂鸣器操作注意事项

1.焊接温度过高,次数过多,时间过长,容易导致蜂鸣器的外壳变形,针脚松动,引起无声音或小声音。

2.蜂鸣器的启动电压直流偏低或偏大,使用过程中容易出现小声或沙音现象。

3.蜂鸣器存放一段时间后出现音小,使用一段时间后变正常,这种情况可能是蜂鸣器受潮湿环境的影响,需要注意防潮。

4.蜂鸣器在pcb板上工作时就会出现变调或无音,拆下来单体测试没有问题。这种情况可能是蜂鸣器受到磁场干扰所致。
